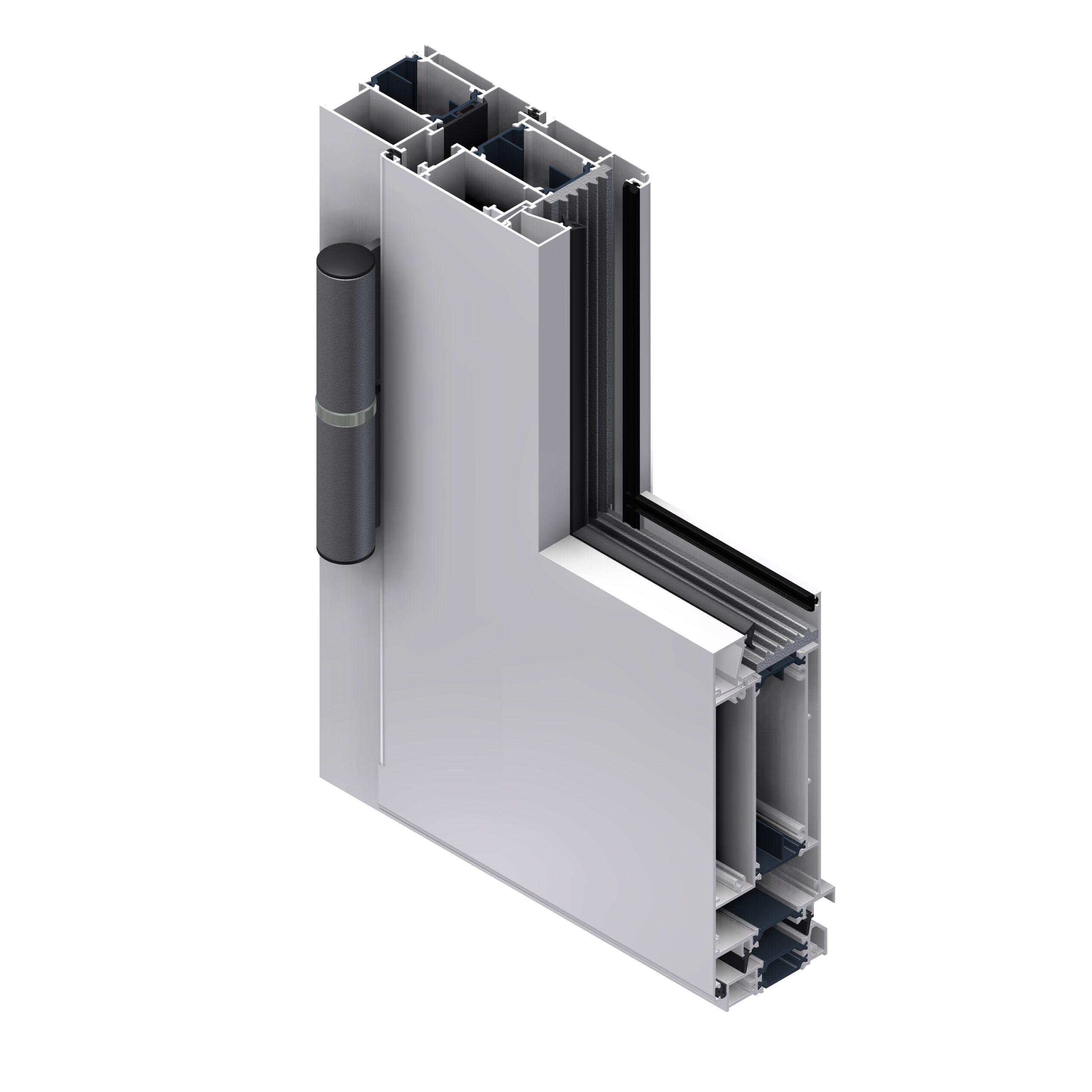

65 Atlas porte
Dati tecnici
Tipologia
a doppia battuta
Isolamento termico
listelli in poliammide da 30 mm tubolari con setti
Telaio fisso
65 mm
Telaio apribile
73 mm
Altezza aletta vetro
22 mm
Sovrapposizione a muro
22 mm
Spazio vetro
da 9 a 53 mm
Download
Scarica scheda tecnica porte a sormonto Scarica scheda tecnica porte complanari Scarica immagine in alta risoluzioneCertificazioni ITT
Permeabilità dell’aria
Classe 2
Tenuta all’acqua
Classe 2A
Resistenza al carico del vento
Classe C2
Accessori
Possibilita di montare ferramenta camera europea;
Montaggio frontale;
Assemblaggio con squadrette a spinare/avvitare, cianfrinare, di allineamento (lato interno);
Assemblaggio con squadrate a cianfrinare/spinare, di allineamento con eccentrico (lato esterno);
Porta a 1 anta 1100x2300mm
nodo laterale
U-frame = 2,5 W/m2K
Ug (W/m2K)
Ψg (W/mK)
Uw (W/m2K)
1,4
0,05
1,92
1
0,036
1,63
0,6
0,031
1,34
Porta a 2 ante 2200x2300mm
nodo laterale
U-frame = 2,5 W/m2K
nodo centrale
U-frame = 2,4 W/m2K
Ug (W/m2K)
Ψg (W/mK)
Uw (W/m2K)
1,4
0,05
1,87
1
0,036
1,56
0,6
0,031
1,27
Scarica il catalogo di 65 Atlas porte
